Połączenia montażowe o małej powierzchni

Produkty 3M do połączeń montażowych o małej powierzchni są wytrzymałe i trwałe.

ZAPYTAJ EKSPERTA 3M

Zastosowania połączeń montażowych o małej powierzchni

Połączenia montażowe o małej powierzchni mają zazwyczaj nieregularny kształt i niewielki obszar klejenia. Im mniejsze, bardziej nieregularne połączenie, tym większe wyzwanie, aby stworzyć pewne mocowanie, które będzie w stanie wytrzymać wysokie obciążenia. Zasadniczo są to złącza wsuwane lub zakładkowe (lub ich kombinacja). Są szeroko wykorzystywane w wyrobach sportowych, elektronice, meblach, silnikach i innych komponentach elektrycznych.

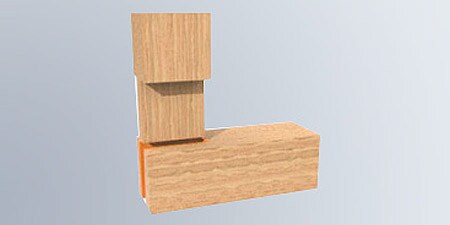

Złącza ciesielskie poprzeczne polegają na wytrzymałości drewna.

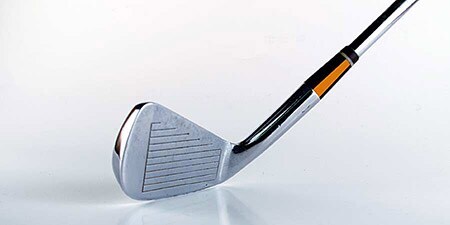

Konstrukcja połączenia „wałek-tuleja” przenosi siłę uderzenia główki kija golfowego podczas uderzenia w piłkę.

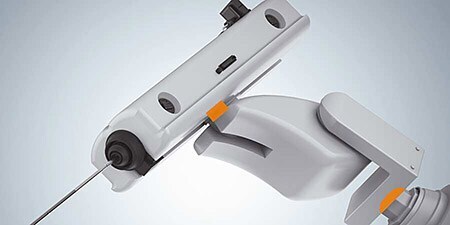

Połączenia o małej powierzchni realizowane za pomocą gwintowanych mechanicznych elementów łącznikowych zapewniają sztywny, strukturalny montaż.

Połączenia montażowe o małej powierzchni zazwyczaj wymagają:
- cieczy o niskiej lepkości w przypadku ściśle dopasowanych elementów
- odporności na wibracje
- bardzo wysokiej wytrzymałości
- możliwości klejenia różnorodnych materiałów

Typowe rodzaje połączeń i naprężeń w połączeniach montażowych o małej powierzchni

Większość połączeń montażowych o małej powierzchni jest trójwymiarowa oraz zwykle opiera się na konstrukcji wsuwanej, do przykładów należą złącza ciesielskie poprzeczne lub wałek-tuleja. Ponieważ połączenia są małe, a siły działają wielokierunkowo, złącza są poddawane naprężeniom w prawie wszystkich formach – rozciągania, ściskania, ścinania i rozdzielania. Konstrukcja wsuwana złącza pozwala klejowi przenosić naprężenia rozciągające, ściskające i ścinające, podczas gdy elementy samodzielnie przyjmują naprężenia rozdzielające.

Naprężenia odrywające i ścinające w połączeniu zakładkowym

Niektóre połączenia montażowe o małej powierzchni są dwuwymiarowe, a większość naprężeń to ścinanie lub odrywanie/rozdzielanie. W przeciwieństwie do montażu panelu do ramy, który zapewnia stosunkowo długie odcinki do rozproszenia obciążenia, złącza montażowe o małej powierzchni wymagają klejów o bardzo wysokiej wytrzymałości, zdolnych do wytrzymania naprężeń na bardzo małym obszarze.

Kategorie produktów do połączeń montażowych o małej powierzchni

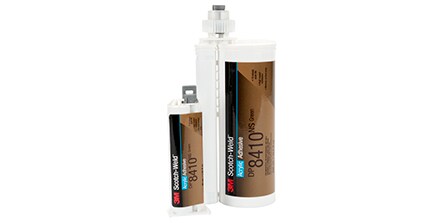

Kleje strukturalne 3M™ Scotch-Weld™

Wytrzymałość strukturalnych klejów akrylowych, epoksydowych i poliuretanowych wynosi ponad 6,8 MPa (1000 psi) przy naprężeniu ścinającym w połączeniu zakładowym. Najlepszy wybór dla uzyskania najwyższej wytrzymałości z wysokim stopniem odporności zmęczeniowej i na czynniki środowiskowe, szczególnie w przypadku połączeń metalu z metalem.

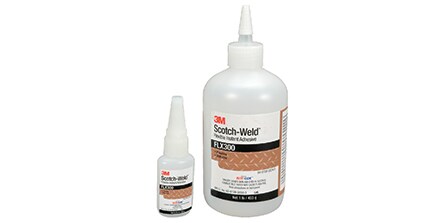

Kleje cyjanoakrylowe 3M™ Scotch-Weld™

Jednoczęściowy klej bezrozpuszczalnikowy, który osiąga wytrzymałość manipulacyjną w ciągu 5–10 sekund. Najlepszy do niewielkich spoin (<10 cm²). Powszechnie stosowany na gumach i tworzywach sztucznych. Bardzo wąskie spoiny klejowe są osiągalne z niemal natychmiastową wytrzymałością.

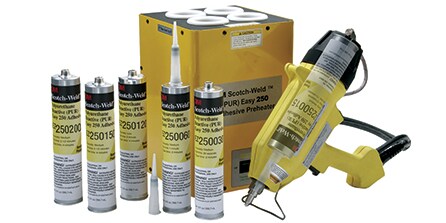

Kleje 3M™ Scotch-Weld™ PUR

Jednoskładnikowy, nakładany na gorąco klej termoutwardzalny o natychmiastowej przyczepności i wysokiej wytrzymałości. Ostateczna wytrzymałość po utwardzeniu powyżej 6,8 MPa (1000 psi). Najlepiej sprawdzają się w przypadku klejenia drewna i tworzyw sztucznych.

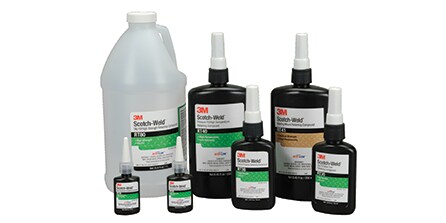

Preparaty 3M™ Scotch-Weld™ do zabezpieczania połączeń elementów współosiowych

Te unikalne kleje są łatwe w dozowaniu, szybko się utwardzają i zapewniają odpowiednią wytrzymałość do przeniesienia momentu obrotowego, a jednocześnie są odporne na temperaturę i drgania oraz uszczelniają przed wilgocią i gazami w celu ochrony przed korozją.

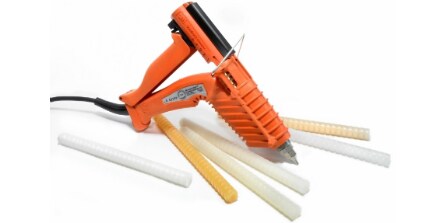

Klej termotopliwy 3M™ Hot Melt

Żywice termoplastyczne, które osiągają wymaganą trwałość wiązania w kilka sekund, 100% części stałych. Najlepiej sprawdzają się w przypadku klejenia drewna i tworzyw sztucznych.

Czynniki wpływające na parametry połączeń montażowych o małej powierzchni

Wszystkie przedstawione poniżej technologie 3M są powszechnie stosowane w połączeniach montażowych o małej powierzchni. Użyj poniższej listy jako względnego porównania parametrów produktu.

+ = dobre ++ = lepsze +++ = najlepsze

PROFESJONALNA WSKAZÓWKA

Zwykle jeśli wcześniej stosowano spawanie złącza o małej powierzchni, należy je przeprojektować w celu klejenia. Jeśli złącze o małej powierzchni poprzednio opierało się na mechanicznym mocowaniu, w celu uzyskania odpowiedniej wytrzymałości przeprojektowanie nie zawsze jest potrzebne, a kleje można też stosować w połączeniu ze złączami mechanicznymi w celu poprawy wytrzymałości i trwałości.
