• Uziemianie i ekranowanie w elektronice – wady i zalety kleju elektroprzewodzącego (CPSA) oraz innych rozwiązań

    osoba prezentująca metodę uziemiania i ekranowania

    Urządzenia elektroniczne stają się coraz mniejsze i bardziej wydajne. Pracują na wyższych częstotliwościach, a ich komponenty są projektowane w wyjątkowo zwartym układzie. Dlatego inżynierowie na całym świecie poszukują skuteczniejszych materiałów, które zapewnią niezawodne działanie układów elektrycznych.

    Przedstawiamy najczęściej stosowane oraz bardziej zaawansowane techniki ekranowania i uziemiania

    • Niebieski piktogram przedstawiający łączniki mechaniczne

      Łączniki mechaniczne

      Łączniki, takie jak metalowe śruby, od lat są używane do uziemiania komponentów i uszczelniania metalowych osłon.

      Zalety: metalowe łączniki stosowane do uziemiania i ekranowania cechują się wysoką wytrzymałością mechaniczną i skutecznym przewodzeniem prądu.

      Wady: łączniki mechaniczne mogą ulegać korozji i są wrażliwe na wibracje. Wymagają stabilnych, sztywnych konstrukcji metalowych oraz wykonania gwintowanych otworów, co może stanowić wyzwanie przy małych komponentach lub w ograniczonej przestrzeni. Dodatkowo utrudniają one dostęp do osłon ekranujących, co komplikuje serwisowanie i ewentualną modernizację.

    • Niebieski piktogram przedstawiający lutownicę

      Lutowanie

      Lutowanie jest sprawdzoną metodą tworzenia trwałych i przewodzących połączeń między komponentami. Jest praktyczne, ponieważ spoiwo lutownicze topi się w niższej temperaturze niż łączone materiały, co zmniejsza ryzyko ich uszkodzenia w trakcie pracy.

      Zalety: spoiwo lutownicze z dodatkiem metali takich jak cyna, srebro czy miedź zapewnia wysoką przewodność i umożliwia łatwe tworzenie spójnych płaszczyzn uziemiających w systemach elektrycznych.

      • Wady: nowoczesne spoiwa lutownicze bez ołowiu mają temperaturę topnienia dochodzącą do 220 °C, co stanowi problem w przypadku delikatnych układów elektronicznych. Połączenia wykonane tą metodą są trwałe, dlatego wszelkie poprawki będą czasochłonne i kosztowne.

    • Niebieski piktogram przedstawiający kołki sprężynujące

      Kołki sprężynujące

      • Kołki sprężynujące, najczęściej wykonane ze stali sprężynowej, wykorzystują siłę nacisku i naprężenie radialne, by stabilnie połączyć dwa elementy. W momencie ściśnięcia wytwarzają wewnętrzne naprężenie, które po uwolnieniu działa jako siła dociskająca. Rozwiązanie to skutecznie ogranicza przemieszczanie się elementów, minimalizuje drgania oraz działanie sił ścinających w miejscu połączenia.

        Zalety: kołki sprężynujące sprawdzają się w zastosowaniach, które wymagają przewodzenia prądu bez konieczności stosowania dużej siły docisku, jak ma to miejsce w przypadku trwałych połączeń. Zazwyczaj nie wymagają użycia dodatkowych akcesoriów montażowych, a ich wymiana i ponowny montaż są stosunkowo łatwe.

        Wady: kołki sprężynujące nie sprawdzają się w aplikacjach, które wymagają mocnego i trwałego połączenia elementów. Są też bardziej podatne na działanie sił osiowych niż inne metody łączenia. Zazwyczaj wymagają przylutowania do płytki po jednej stronie (zobacz: lutowanie).

    • Niebieski piktogram z błyskawicą symbolizująca piankę przewodzącą nad powierzchnią

      Pianki przewodzące

      • Pianki z dodatkiem materiałów przewodzących cechują się wysoką ściśliwością.

        Zalety: pianki przewodzące stanowią lekką alternatywę dla mechanicznych łączników, takich jak śruby czy wkręty. Dzięki wysokiej ściśliwości doskonale sprawdzają się przy wypełnianiu szerokich lub nieregularnych szczelin – typowych wyzwań w projektowaniu ekranowania i uziemienia. Materiały piankowe często są laminowane przewodzącym klejem, co pozwala uzyskać trwałą i spójną ścieżkę uziemiającą oraz skuteczne ekranowanie EMI wzdłuż linii styku. Pianki również dobrze sprawdzają się w automatycznych liniach montażowych, gdzie używa się podajników i systemów do precyzyjnego osadzania komponentów.

        Wady: pianki mogą być bardziej wrażliwe na działanie chemikaliów i trudne warunki środowiskowe, z biegiem czasu tracą też swoje właściwości.

    • Niebieski piktogram przedstawiający powłoki poddawane procesowi metalizacji próżniowej

      Powłoki poddane procesowi metalizacji próżniowej

      • Na płytkę nanoszony jest przewodzący materiał, taki jak pasta srebrna zawierająca rozpuszczalnik. Pod wpływem podgrzania rozpuszczalnik odparowuje, a na powierzchni tworzy się wyjątkowo cienka i jednolita warstwa metalu przewodzącego.

        Zalety: technika doskonale sprawdza się w ekranowaniu i uziemianiu małych komponentów bezpośrednio na płytce. Umożliwia uzyskanie wyjątkowo jednolitej warstwy przewodzącej, co zapewnia stabilne parametry działania, a przy tym gwarantuje mocne i trwałe przyleganie do podłoża.

        Wady: proces metalizacji próżniowej wymaga specjalistycznego sprzętu, przez co jest czasochłonny i kosztowny, zwłaszcza w przypadku urządzeń pracujących na niskich częstotliwościach, gdzie wymagana jest grubsza warstwa metalu lub kilkukrotne nanoszenie powłoki. Co więcej, takie powłoki nie zawsze dobrze współpracują z dodatkowymi rozwiązaniami, takimi jak folie z warstwą klejącą.

    • Niebieski piktogram przedstawiający klejenie powierzchni

      Kleje wiążące

      Zazwyczaj są to dwuskładnikowe kleje epoksydowe w formie płynnej, które miesza się i aplikuje za pomocą specjalistycznych urządzeń dozujących, a utwardza poprzez ogrzewanie lub w temperaturze pokojowej.

      Zalety: w odróżnieniu od łączników mechanicznych, kleje zapewniają trwałe połączenie na całej powierzchni styku. Proces ich utwardzania przebiega w znacznie niższej temperaturze niż lutowanie, co jest zaletą w przypadku wrażliwych komponentów.

      • Wady: kleje epoksydowe wymagają dokładnego mieszania i precyzyjnej aplikacji, ponieważ nawet najmniejsze szczeliny w spoinie mogą powodować przenikanie zakłóceń EMI, zwłaszcza w nowoczesnych, kompaktowych urządzeniach pracujących na wysokich częstotliwościach.

    Elektroprzewodzące kleje samoprzylepne (CPSA)

    Kleje samoprzylepne o właściwościach przewodzących zyskują coraz większą popularność jako materiały do ekranowania EMI i uziemiania w aplikacjach elektronicznych. Najczęściej występują w formie taśm lub są laminowane na piance przewodzącej, tworząc elektroprzewodzące uszczelki. Firma 3M rozpoczęła prace nad tą technologią już na początku lat 80. XX wieku.

    Zalety: taśmy z klejem elektroprzewodzącym są lżejsze i zajmują mniej miejsca niż tradycyjne elementy mocujące. Dzięki formie samoprzylepnej są wyjątkowo łatwe w aplikacji – nie wymagają użycia wysokiej temperatury, specjalistycznych narzędzi ani doświadczenia. Zapewniają skuteczne ekranowanie EMI i uziemienie, nawet tam, gdzie przestrzeń montażowa jest mocno ograniczona. Doskonale sprawdzają się także w zautomatyzowanych procesach montażu. Najczęściej stosuje się kleje akrylowe, ale firma 3M opracowała również wariant na bazie poliolefin, który ma podobne właściwości, a dodatkowo cechuje się dłuższą trwałością. Tu dowiesz się więcej o jednostronnej taśmie elektroprzewodzącej 3M™ 5113SFT.

    • przykłady metalicznych wypełniaczy przewodzących stosowanych w klejach
      • Więcej o klejach elektroprzewodzących firmy 3M: dostępne w formie taśm transferowych do bardzo elastycznych aplikacji, taśm jednostronnie klejących – do ekranowania i osłon, oraz taśm dwustronnych – do łączenia podłoży i ekranowania w szczelinach spoin. W ofercie znajdują się taśmy tkaninowe i foliowe z różnymi rodzajami wypełniaczy przewodzących, opracowane z myślą o zróżnicowanych wymaganiach projektowych. Taśmy z klejem elektroprzewodzącym można łatwo przycinać, co umożliwia tworzenie ścieżek uziemiających tam, gdzie zastosowanie elementów mechanicznych czy lutowania jest niemożliwe. Kleje oferowane są także w wersji zintegrowanej z materiałem uszczelniającym, który pod wpływem nacisku zwiększa swoją przewodność. To znakomite rozwiązanie do zastosowań, gdzie szczeliny na linii styku mają zmienną szerokość – skuteczna alternatywa dla kołków sprężynujących i elastomerów.

        Zawarte w kleju metaliczne wypełniacze przewodzące wzmacniają połączenie uziemiające i skutecznie ograniczają emisję zakłóceń EMI przez linie spoiny. Wypełniacze te – m.in. z niklu, srebra czy złota – są równomiernie rozmieszczone w strukturze kleju, co przekłada się na wysoką przewodność. Dzięki temu rozwiązanie to skuteczniej radzi sobie z tłumieniem zakłóceń EMI i uziemianiem niż tradycyjne taśmy elektroprzewodzące.

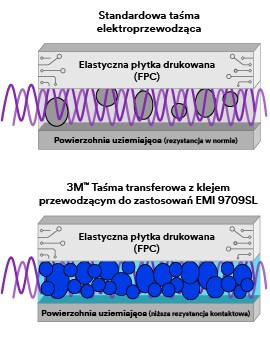

    • obraz przedstawiający standardową taśmę elektroprzewodzącą połączoną z elastycznym obwodem drukowanym (FPC) i powierzchnią uziemiającą oraz obraz przedstawiający taśmę 3M™ ECATT 9709SL z widocznymi wypełniaczami metalicznymi, które

      Kleje elektroprzewodzące mają jeszcze jedną istotną zaletę – można je z powodzeniem wprowadzić nawet na zaawansowanym etapie prac projektowych. Umożliwiają szybkie zoptymalizowanie działania urządzenia bez potrzeby stosowania dodatkowych elementów mocujących czy złączy lutowanych, które zwiększają masę i zajmują miejsce. Pozwalają także uniknąć kosztownych modyfikacji lub konieczności przeprojektowania całego systemu w sytuacji wystąpienia zakłóceń EMI czy prądów błądzących.

      Firma 3M jest wiodącym producentem taśm elektroprzewodzących z klejem samoprzylepnym o właściwościach przewodzących. Nasz oferta obejmuje taśmy i uszczelki z szeroką gamą podkładów i przewodzących wypełniaczy, dopasowanych do zróżnicowanych potrzeb projektowych.

      Osoby odpowiedzialne za projektowanie układów elektronicznych mogą liczyć na doradztwo 3M w zakresie doboru odpowiedniego kleju przewodzącego. Odwiedź naszą stronę poświęconą ekranowaniu i uziemianiu EMI, aby dowiedzieć się więcej lub skontaktować się z ekspertem 3M.
