3M Lokalizatory i akcesoria

pracownik korzystający z elektronicznego systemu oznaczania 3M

Lokalizacja i oznaczanie instalacji podziemnych

Pełna gama lokalizatorów Dynatel™, znaczników kulkowych i taśm ostrzegawczych EMS do znakowania tras

Zapytaj specjalistę 3M

Znakowanie i lokalizacja instalacji

Odkryj szeroką gamę lokalizatorów, znaczników kulkowych i taśm ostrzegawczych do oznaczania tras. Rozwiązania zapewniające konserwację i identyfikację lokalizacji kabli, rur i instalacji podziemnych.

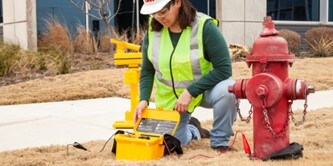

Szybka lokalizacja instalacji podziemnych

Lokalizatory 3M™ Dynatel™ z serii XE umożliwiają szybką lokalizację instalacji podziemnych. Są wyposażone w odbiorniki z technologią bezprzewodową Bluetooth® oraz ulepszone oprogramowanie i wbudowany GPS. Wszystkie modele są dostępne zarówno jako pełne zestawy zawierające nadajnik, jak i jako samodzielne lokalizatory.

Dowiedz się więcej

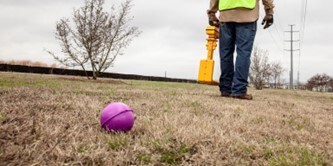

Oznaczanie kluczowych miejsc

W przeciwieństwie do odniesienia się do punktów charakterystycznych na powierzchni, map i innych metod rejestrowania pozycji, nasze znaczniki kulkowe 3M™ EMS są punktem odniesienia, na którym zawsze można polegać. Miej dostęp do informacji lokalizacyjnych w terenie za pośrednictwem lokalizatora 3M™ Dynatel™ z obsługą iD lub poprzez przesyłanie i korzystanie z systemu GIS.

Dowiedz się więcej

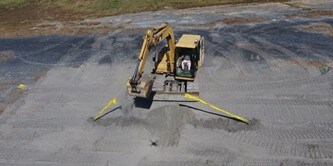

Oznaczanie i lokalizowanie tras podziemnych rur i przewodów z plastiku

Taśma ostrzegawcza 3M™ EMS z serii 7900-XT oraz z serii 7900 zapewniają praktycznie bezobsługowe rozwiązanie do oznaczania i lokalizowania przebiegu podziemnych rur i przewodów z tworzyw sztucznych. Razem pomagają wyeliminować problemy i koszty związane z przewodem lokalizacyjnym i punktami przyłączeniowymi.

Dowiedz się więcej

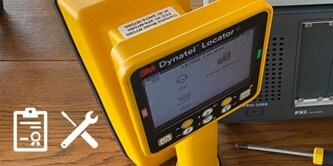

Konserwacja i naprawa lokalizatorów 3M™ Dynatel™

Konserwacja lokalizatorów 3M™ Dynatel™ w Europie, na Bliskim Wschodzie i w Afryce. Nasza firma partnerska, Communication Line z Belgii, jest odpowiedzialna za obsługę wszystkich zgłoszeń dotyczących kalibracji i konserwacji lokalizatorów 3M™ Dynatel w regionie EMEA. Kliknij tutaj, aby się zarejestrować lub dowiedzieć się więcej.

Zarejestruj się tutaj

Broszura dotycząca lokalizacji i znakowania

Pobierz broszurę (PDF, 959 KB)
Ulotka dotycząca taśmy ostrzegawczej 3M™ Electronic Marking System

Pobierz ulotkę (PDF, 332 KB)
Ulotka dotycząca lokalizacji i znakowania w instalacjach wodnych

Pobierz ulotkę (PDF, 680 KB)
Ulotka dotycząca rozwiązań systemu lokalizacji i znakowania

Pobierz ulotkę (PDF, 664 KB)

Najczęściej zadawane pytania dotyczące lokalizatorów i znaczników 3M™

Jaki jest najlepszy lokalizator instalacji?
Aby umożliwić skuteczne lokalizowanie, niezbędny jest szybki, łatwy w obsłudze i niezawodny system zapewniający dokładne i jednolite wyniki. Właśnie w takich przypadkach z pomocą przychodzą rozwiązania z zakresu systemu lokalizowania i znakowania 3M™.
3M™ Dynatel™ jest od ponad 50 lat wiodącym graczem w dziedzinie rozwiązań do lokalizacji i znakowania, tworząc innowacyjne rozwiązania do wykrywania sieci podziemnych.
Produkty do lokalizacji i znakowania 3M służą do LOKALIZOWANIA i IDENTYFIKOWANIA podziemnych sieci, na przykład instalacji energetycznych, gazowych, wodnych i telekomunikacyjnych, łącznie z sieciami niemetalowymi.
- Lokalizacja zarówno podziemnych kabli, jak i znaczników kulkowych 3M™ EMS
- Odczyt, zapis i lokalizacja znaczników 3M™ iD
- Zintegrowana komunikacja GPS i Bluetooth®
- Duży, podświetlany wyświetlacz graficzny o wysokiej rozdzielczości
- Bateria wielokrotnego ładowania do nadajników i odbiorników
- Lokalizator 3M™ Dynatel™ z serii 7000XE umożliwia lokalizowanie Taśmy ostrzegawczej 3M™ EMS z serii 7900 i 7900-XT
Jak działa lokalizator podziemnych kabli/rur?
Lokalizacja podziemnych kabli i rur przy użyciu lokalizatora 3M™ polega na przesłaniu do kabli i rur aktywnego sygnału nadajnikiem 3M™ ustawionym na określoną częstotliwość, a następnie wykryciu tego sygnału za pomocą lokalizatora 3M™.

Istnieją trzy podstawowe sposoby nadawania sygnału przy użyciu nadajnika 3M™:

Metoda bezpośredniego połączenia: Kabel bezpośredniego połączenia należy podłączyć do nadajnika. Czerwony przewód kabla bezpośredniego połączenia (Direct Connect Cable) należy podłączyć do kabla lub rury, a czarny przewód do pręta uziemiającego.
Metoda obejmy indukcyjnej: Obejmę indukcyjną Dyna-Coupler należy połączyć za pomocą przewodu do nadajnika. Obejma indukcyjna zostanie zaciśnięta wokół kabla i będzie indukować sygnał w rurze lub kablu.
Metoda indukcji: Nie podłącza się niczego do nadajnika. Nadajnik ustawia się nad trasą instalacji, ustawiając wybraną wysoką częstotliwość. Nadajnik generuje fale elektromagnetyczne, które przechodzą do gruntu i indukują sygnał w kablu lub rurze.
Jak głęboko zakopać elektroizolacyjną taśmę ostrzegawczą?
Maksymalny odczyt głębokości dla ostrzegawczej taśmy do znakowania tras 3M™ EMS wynosi 1,2 metra. Ze względu na funkcję ostrzegawczą taśmę zazwyczaj umieszcza się znacznie bliżej powierzchni, aby mieć pewność, że koparka dosięgnie ją jako pierwszą, zapobiegając tym samym uszkodzeniom instalacji podziemnej.

Jakie są oznaczenia kolorystyczne dla podziemnych znaczników kulkowych?

Różne kolory symbolizują różne instalacje w infrastrukturze podziemnej.
W tabeli przedstawiono ogólne informacje na ten temat; żółty znacznik EMS oznacza instalację gazową, a pomarańczowy – telekomunikacyjną.

Oznaczenia kolorystyczne nie zostały wybrane ani określone przez firmę 3M™, lecz są zgodne z globalnymi specyfikacjami A-P-W-A (American Public Works Association – Amerykańskie Stowarzyszenie Robót Publicznych) oraz z normą ANSI Z535.1 Safety Color Code.

Oznaczenie kolorem	Typ instalacji	Częstotliwość
Fioletowy	Zastosowanie ogólne	66,35 kHz
Czarny/pomarańczowy	Telewizja kablowa	77,0 kHz
Żółty	Gaz	83,0 kHz
Pomarańczowy	Telekomunikacja	101,4 kHz
Zielony	Ścieki	121,6 kHz
Niebieski	Woda	145,7 kHz
Czerwony	Energetyka	134,0 kHz
Czerwony	Energetyka	169,8 kHz
